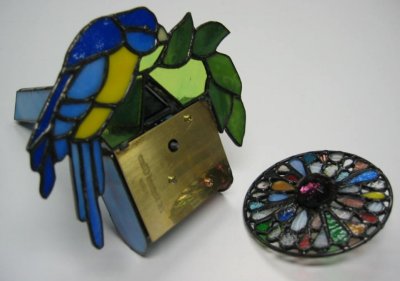

万華鏡オルゴール鳥とバラ窓の作り方
©TK Stained Glass 2004.3
使用する材料
万華鏡オルゴールセット、UJL-R27Dカットジュエル、ビニールテープ
など
制作の手順
(1) 円盤のバラ窓を作る。ガラスをカットしテープを巻く。ガラス選びはキャセ系の色とりどり、チッ
プの入ったブルザイのマルデグラ、ジョブグラス、クリアグラニト、リップル、グルーチップなどが
美しい。オルゴールの回転ネジにもテープを巻く。リムを外側に回転ネジを中央に置き、ガラスを並
べてハンダ付けする。回転ネジの反対側にカットジュエルをハンダ付けする。
(2) 鳥の部分を制作し、平面で仕上げる。
(3) 万華鏡本体を作る。型紙通り、長方形３枚で３角柱を仕上げる。内側になる方は先にうすくハンダ
付けしておくとよい。箱はオルゴールの取り付け用プレート向きと表裏に注意して組み立て、３角柱
の筒を取り付ける。
(4) 万華鏡カガミセットのカガミは保護シートが貼ってある側にカガミが蒸着されていて、この面を内
側に向けて組み立てる。15cmくらいのビニールテープを１枚目のカガミの裏側（保護シートの付い
ていないガラスの側）に貼り、保護シートをはがす。次のカガミの保護シートをはがし、カガミが最
初のカガミに60℃の角度でぴったりくっつくようにして、テープで固定する。２枚のカガミを一旦
広げ、３枚目のカガミの保護シートをはがし２枚目と同じようにテープで固定する。３枚のカガミを
三角柱状につなぎ合わす。このときそれぞれのカガミの１辺を他のカガミの上にのせるようにする。
カガミにずれのないことを確認して、さらにテープで固定する。必要に応じてのぞき筒と接するガラ
スの部分にフェルトを貼り、筒に挿入する。
(5) オルゴールをプレートにネジ止めする。オルゴールのストッパーのヒゲは台に置くと曲が止まるよ
うに調整できる。使用しない場合は、ペンチで曲げるか切断してもよい。円盤をオルゴールの巻きネ
ジの所に取り付ける。円盤を回してゼンマイを巻き、筒の後ろ側から覗く。
――――出来上がり――――
型紙ご希望の方は、お近くのステンドグラスショップ・ステンドグラス教室など、ＴＫステンドグラス材料取扱店にお問い合わせください。お近くの取扱店がご利用しにくい場合は、材料の通信販売も致します。材料お求めの際に「型紙希望」とお気軽にお申し付けください。
